Системы аварийного освещения

СП 52.13330.2016 (п. 7.6) делит аварийное освещение на эвакуационное и резервное. Эвакуационное бывает трёх видов: освещение путей эвакуации, антипаническое и освещение зон повышенной опасности. У каждого вида свой перечень мест.

Пути эвакуации (п. 7.6.3):

• коридоры и проходы по пути эвакуации;
• лестничные марши;
• перепады уровня пола, повороты и пересечения проходов;
• места перед эвакуационными выходами;
• пункты медицинской помощи, места с огнетушителями, средствами экстренной связи и планами эвакуации;
• площадка снаружи перед выходом из здания.

Антипаническое освещение (п. 7.6.4) нужно в помещениях площадью больше 60 м², где одновременно находятся 30 человек и больше: опенспейсы, торговые и спортивные залы, столовые, актовые залы.

Зоны повышенной опасности (п. 7.6.5) — места, где при отключении света нужно безопасно завершить опасную операцию, например у работающего оборудования. Резервное освещение (п. 7.6.6) — там, где работа не должна прерываться: диспетчерские, насосные, узлы связи, производства с непрерывным процессом.

Кабинет площадью до 60 м², через который не проходит путь эвакуации, в эти перечни не попадает. Аварийный светильник в нём не требуется: из тёмного кабинета человек выходит в освещённый коридор. На офисном этаже это выглядит так:

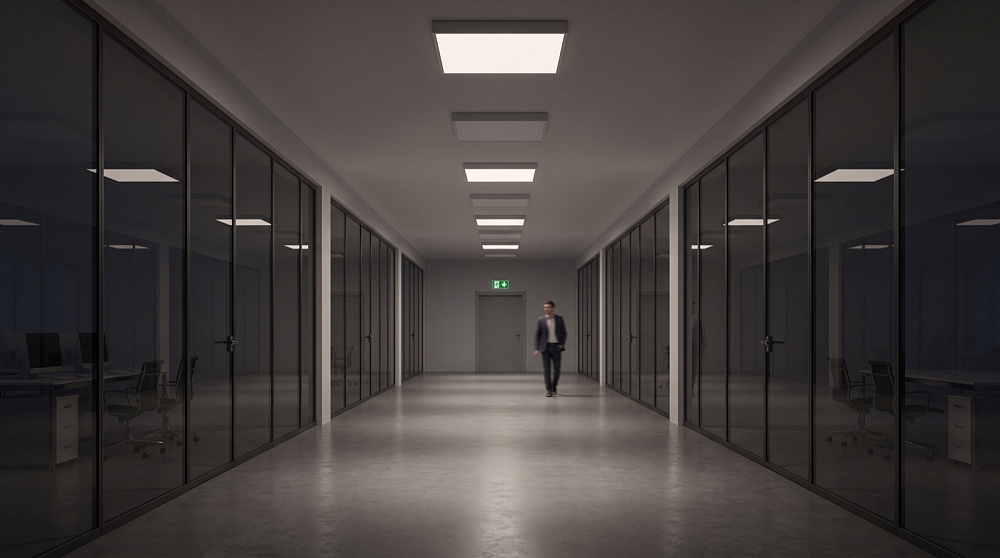

• коридоры, холл и лестницы — освещение путей эвакуации;

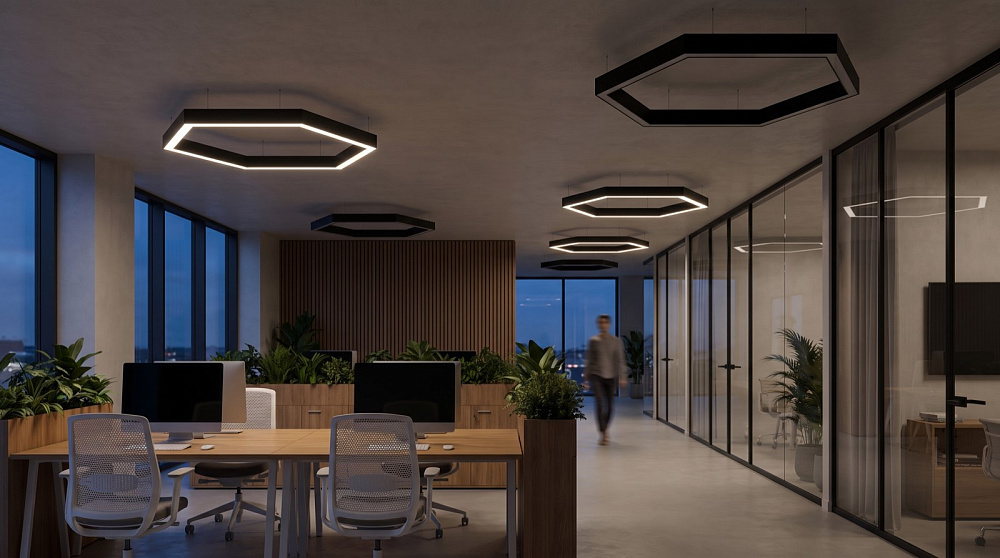

• опенспейс на 40 человек — антипаническое освещение;
• кабинеты и переговорные — без аварийного освещения.

Нормы для отдельных типов зданий — школ, больниц, производств — могут добавлять свои требования, поэтому перечень сверяем и с ними.

Что определяем по планам

• пути эвакуации, повороты, перепады пола, выходы
• помещения больше 60 м² с 30 людьми и более
• зоны повышенной опасности
• помещения, где нужно резервное освещение

Нормы по СП 52.13330.2016, таблица 7.28:

• пути эвакуации шириной до 2 м — не менее 1 лк на полу по оси прохода и 0,5 лк в полосе шириной не меньше половины прохода;
• выходы, пункты первой помощи, места с огнетушителями и планами эвакуации, площадка снаружи перед выходом — 5 лк;
• лестницы в зданиях с постоянным пребыванием маломобильных людей и в детских садах — 5 лк;
• антипаническое освещение — 0,5 лк на всей свободной площади пола, кроме полосы 0,5 м вдоль стен;
• зоны повышенной опасности — 10% от нормы рабочего освещения, но не меньше 15 лк, с выходом на полную освещённость за 0,5 с;
• резервное освещение — не менее 30% от нормы рабочего освещения, работает до восстановления питания.

Эвакуационное освещение должно дать половину нормы через 5 с после отключения сети, полную норму — через 10 с и работать не меньше 1 часа. Индекс цветопередачи — не ниже 40 (п. 7.6.2).

Нормы «аварийный светильник работает на 10–20% мощности» нет. Сколько светильников и на каком потоке нужно, определяет расчёт под эти люксы.

Час — это минимум. Для больших зданий, мест с массовым пребыванием людей и объектов, где эвакуируют маломобильных людей, мы рекомендуем блоки на 3 часа: разница в цене небольшая. Кроме того, аккумулятор с годами теряет ёмкость, и через несколько лет запас по времени оказывается кстати.

В обычном режиме светильники с блоком аварийного питания ничем не отличаются от остальных: светят так же и включаются тем же выключателем. При отключении сети все светильники гаснут, а эти переходят на встроенный аккумулятор и дают аварийное освещение. Какие светильники получают блок и сколько их нужно, определяет расчёт. Обычно это часть светильников в коридорах, на лестницах, у выходов и равномерно распределённые по большим залам.

Нормы такой вариант допускают. По СП 52.13330.2016 (п. 7.1.1 и 7.6.8) нормируемое освещение можно обеспечивать рабочими светильниками, а аварийные светильники могут быть постоянного действия — работать одновременно с рабочими. Если рабочие и аварийные светильники в одинаковом корпусе, аварийные маркируются красной буквой «А». Независимый источник питания — встроенный аккумулятор. ПУЭ (п. 6.1.25) разрешает в нормальном режиме питать такие светильники от сети рабочего освещения.

Со стороны электрики нужна одна деталь — четвёртая жила в кабеле: к светильнику с блоком приходит фаза, которая идёт мимо выключателя. Она держит аккумулятор заряженным и позволяет блоку отличить отключение сети от обычного выключения света.

Что это даёт:

• отдельной аварийной линии и отдельных аварийных светильников нет;
• потолок выглядит единообразно;
• светильник работает каждый день, а не висит годами в ожидании аварии.

Блок аварийного питания на 1 или 3 часа ставится практически в любой светильник «Светлого Города». В аварийном режиме светильник светит частью потока, и расчёт ведётся по этому потоку. Если в аварии нужен полный поток, ставится аккумулятор большей ёмкости, а у встраиваемых светильников — выносной.

Что учитываем

• какие рабочие светильники становятся аварийными по расчёту
• поток светильника в аварийном режиме
• блок на 1 или 3 часа под требуемое время
• маркировку «А» на светильниках с блоком

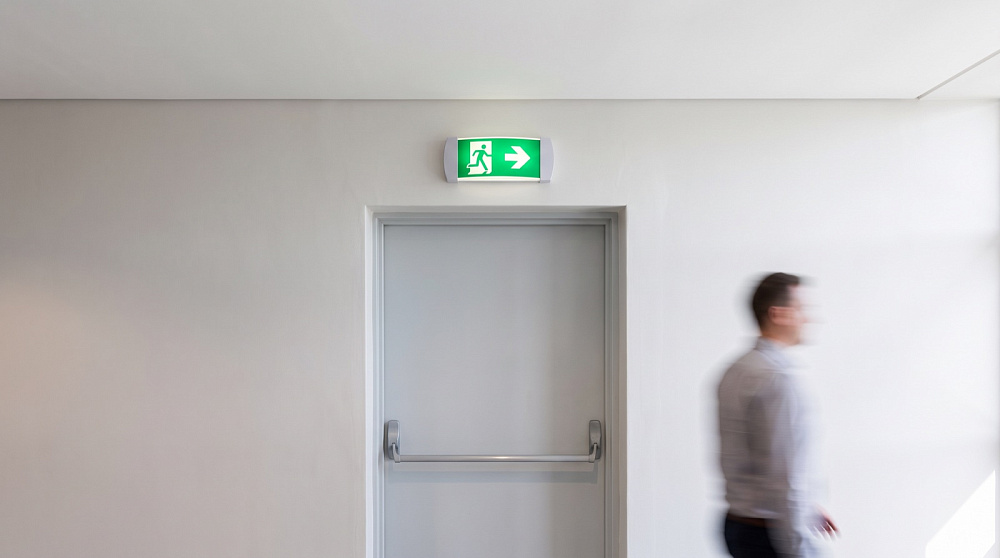

По СП 52.13330.2016 (п. 7.6.9) эвакуационные знаки обязательны в двух случаях:

• в помещениях без естественного света, где одновременно находятся больше 30 человек;
• в помещениях с окнами площадью больше 100 м², где одновременно находятся больше 50 человек.

В детских садах, школах, медицинских учреждениях и зданиях с постоянным пребыванием маломобильных людей знаки ставят независимо от числа людей.

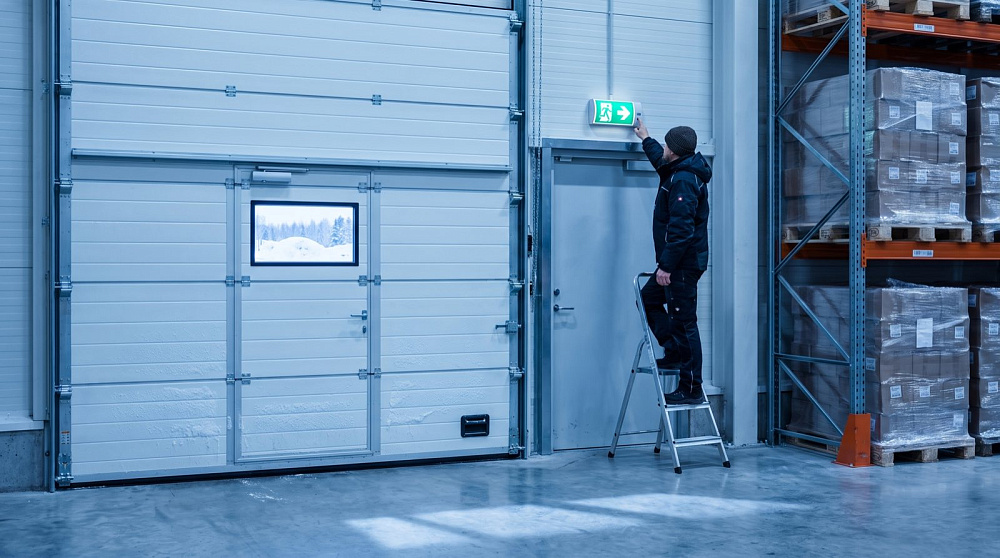

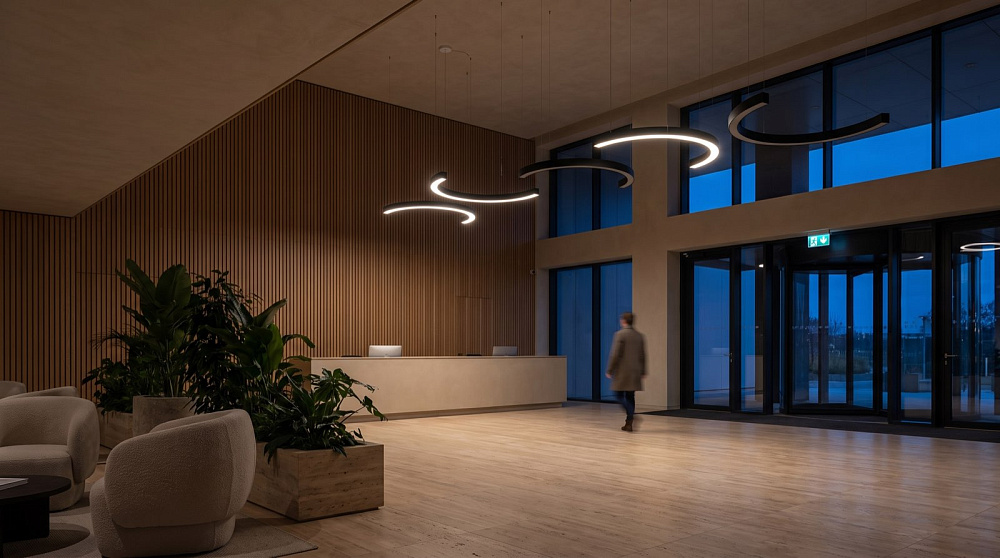

Знаки постоянного действия размещают над каждым эвакуационным выходом, на путях эвакуации с однозначным указанием направления, у поста медпомощи, огнетушителей и средств экстренной связи. В помещениях, где возможно задымление, знаки размещают на высоте не более 0,5 м от пола. Знаки с внешней подсветкой там не допускаются. Яркость знака — не менее 2 кд/м², при задымлении — не менее 10 кд/м². Время работы без сети — не меньше 1 часа (п. 7.6.10).

На практике указатели расставляют цепочкой: из любой точки пути виден ближайший знак, а от него — следующий. Особое внимание — поворотам, развилкам и большим залам без близких ориентиров.

Серия LC ALARM — световые указатели выходов и путей эвакуации: 6 Вт, 300×100×25 мм, накладной монтаж. У LC 6-ALARM EM А4 встроенный блок аварийного питания на 4 часа. Для влажных и неотапливаемых зон есть исполнение IP66.

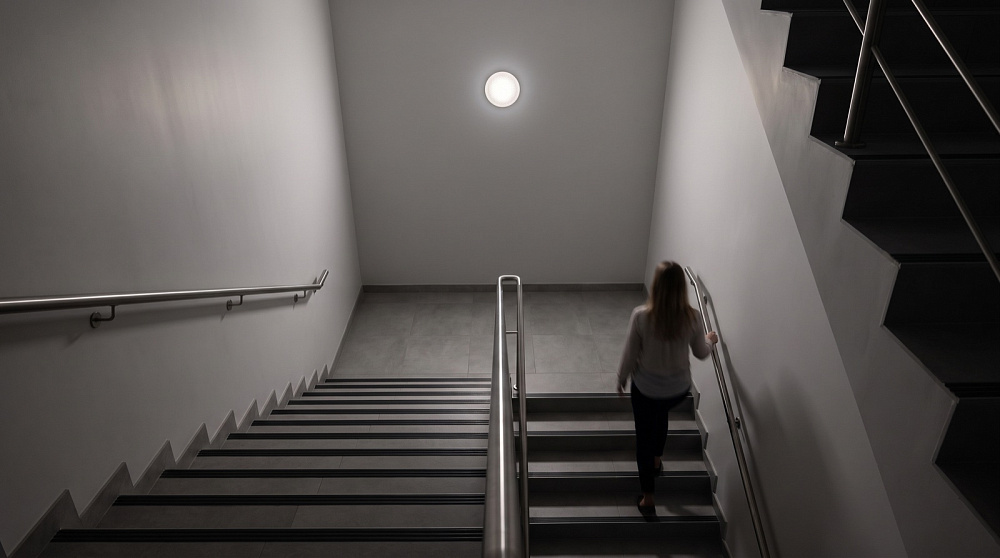

На лестничных маршах каждая ступень должна быть освещена прямым светом (СП 52.13330.2016, п. 7.6.3). Светильник ставят так, чтобы ступени не оказались в тени от перил и марша выше. В зданиях с постоянным пребыванием маломобильных людей и в детских садах на лестницах нужно 5 лк, а не 1 лк, как в коридоре.

Перед каждым эвакуационным выходом и снаружи перед выходом из здания норма тоже 5 лк. Это места, где человек открывает дверь и ищет ступени крыльца. Для наружной точки нужен светильник с подходящей степенью защиты и температурным диапазоном — подбираем его отдельно.

Для лестничных клеток, тамбуров и подсобных помещений подходит LC 6-STAR А2,5: 6 Вт, 600 лм, IP52, 150×150×50 мм, встроенный блок аварийного питания на 2,5 часа. В обычном режиме он работает как рабочий светильник, при отключении сети — как аварийный.

Что учитываем

• прямой свет на каждую ступень
• 5 лк у выходов и на лестницах там, где этого требуют нормы
• исполнение светильника для наружной точки

Паспортные параметры аккумулятора указываются при +25 °C, а рабочий диапазон у большинства аккумуляторов — примерно от +5 до +40 °C. Светильник не может работать в более широком диапазоне, чем его аварийный блок. В неотапливаемом помещении работающий светильник сам подогревает аккумулятор. Но при отключении сети тот остывает и отдаёт меньше заявленного, поэтому время работы проверяют при минимальной температуре помещения.

Аккумулятор разряжается и на складе: за время хранения порядка месяца он садится. При вводе в эксплуатацию его заряжают — полный заряд занимает до 24 часов — и проводят несколько полных циклов «заряд — разряд», чтобы вывести на полную ёмкость. Дальше лишние глубокие разряды не нужны: каждый из них тоже изнашивает аккумулятор.

Без проверки о севшем аккумуляторе узнают в момент аварии. Минимум — кнопка теста и индикатор заряда на светильнике. Удобнее автотест, при котором светильник сам периодически проверяет себя, и адресный контроль, когда состояние всех светильников видно из одной точки. У LC ALARM и других серий «Светлого Города» есть исполнения с автотестом и адресным контролем.

Что проверяем

• время работы при минимальной температуре помещения
• полный заряд и циклы при вводе в эксплуатацию
• кнопку теста и индикатор заряда
• автотест или адресный контроль на крупных объектах

Для расчёта нужны планы с путями эвакуации и выходами, назначение помещений, количество людей в больших залах, зоны повышенной опасности и температурный режим помещений. Если рабочее освещение уже подобрано, мы отмечаем, какие из этих светильников получают блок аварийного питания. Если нет — подбираем рабочее и аварийное освещение вместе.

По результату передаём:

• расчёт аварийного освещения по СП 52.13330.2016;
• схему расстановки светильников с блоком аварийного питания и указателей;
• спецификацию с временем автономной работы.

Сроки, цены и наличие подтверждаем на дату обращения.

Что понадобится от вас

• планы этажей с путями эвакуации
• назначение помещений и число людей в больших залах
• зоны повышенной опасности, если есть
• температурный режим помещений
• требования к времени работы и контролю

Вопросы и ответы

Какие нормы действуют для освещения при аварийном освещении?
Аварийные светильники ставят не в каждое помещение. Нормы требуют их на путях эвакуации, в больших залах, в опасных зонах и там, где работу нельзя прерывать. В обычном кабинете аварийное освещение не нужно.

Что нужно для расчёта освещения при аварийном освещении?
Для расчёта аварийного освещения нужны планы с путями эвакуации. Результат — расстановка аварийных светильников и указателей и спецификация.
