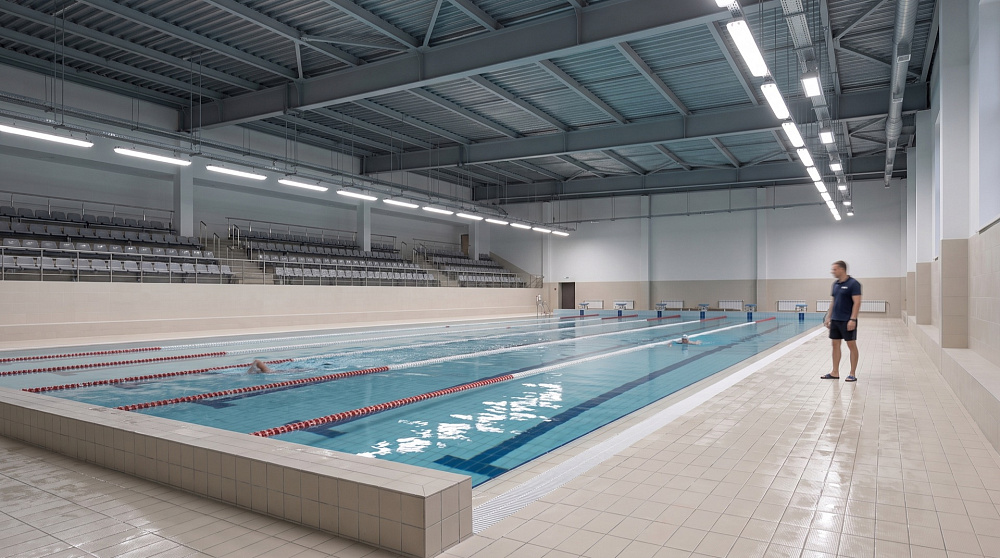

Плоскость нормирования — первое, что фиксируется в задании. Для зала бассейна физкультурно-оздоровительного комплекса СП 440.1325800.2023 предусматривает 300 лк на поверхности воды при равномерности U0 не менее 0,7 и объединённом показателе дискомфорта не выше 24. Для плавания, водного поло и синхронного плавания уровень зависит от класса: класс I — 500 лк, класс II — 300 лк.
Разница между 300 и 500 лк меняет и количество приборов, и установленную мощность, поэтому класс объекта определяется до расчёта, а не после. Если объект многофункциональный и режимы отличаются, схема проектируется под наибольшее требование с возможностью снижения уровня в остальных режимах.
Вода — не нейтральная поверхность: часть потока уходит в толщу и на дно, часть отражается. Расчёт, сделанный для сухого пола на той же отметке, даёт другой результат.
Что зафиксировать в задании

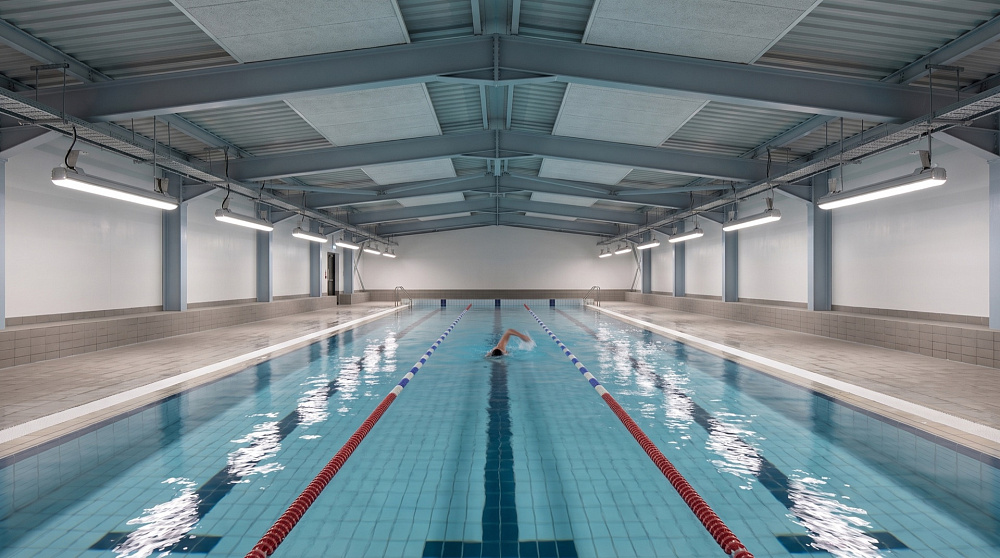

Спина и кроль на спине — это положение, при котором глаза направлены строго в потолок. Светильник, расположенный над дорожкой, попадает в поле зрения напрямую, без всякого экранирования. Для судьи на дорожке критично другое: отражённая блёскость от воды, из-за которой теряется видимость касания и разделительных линий.
Отсюда правило расстановки: приборы выносятся из зоны над дорожками, а свет на воду направляется под углом. Это же снижает отражённую блёскость — зеркало воды перестаёт работать как отражатель, направляющий яркое пятно в глаза наблюдателю.
Показатель дискомфорта в норме проверяется в расчётных точках, но люди в бассейне двигаются и меняют положение головы. Поэтому расположение и кривая силы света дают здесь больше, чем увеличение мощности.
Что учитываем

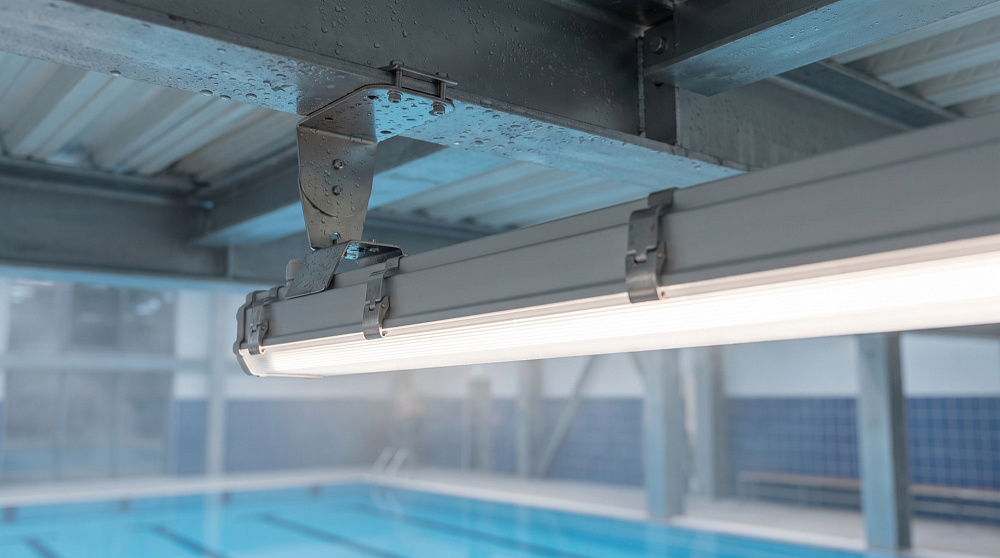

Это главная ошибка при подборе для бассейна. Светильник с высокой степенью защиты берут как достаточное решение, а через пару сезонов появляются следы на корпусе, закисает крепёж, теряют эластичность уплотнения. Влага при этом внутрь может и не попасть — разрушается сам прибор снаружи.
В зале бассейна работают три фактора одновременно: относительная влажность близка к предельной, на холодных поверхностях образуется конденсат, а в воздухе присутствуют продукты водоподготовки. Поэтому проверяется не только код IP, но и материалы: сплав и покрытие корпуса, материал крепежа и подвесов, состав уплотнений, конструкция кабельного ввода.
Отдельно смотрят на подвесы и закладные детали. Прибор может пережить среду, а кронштейн, на котором он висит над чашей, — нет.
Что проверяем по паспорту
Пространство вокруг чаши разбивается на зоны, для каждой из которых задаются свои условия по напряжению питания, классу защиты от поражения током и способу подключения. Светильник, допустимый на потолке зала, может быть неприменим у кромки воды или в нише подсветки чаши.
Практическое следствие для подбора: сначала определяется, в какую зону попадает каждая группа приборов, и только затем выбирается исполнение. Обратный порядок приводит к замене оборудования уже на стадии согласования.
Для приборов, попадающих в зоны с повышенными требованиями, отдельно рассматривается вынос драйвера за пределы зоны и питание пониженным напряжением, если это предусмотрено проектным решением.
Что учитываем
Вопрос, который в проекте обычно возникает последним, а в эксплуатации — первым. Светильник, установленный над зеркалом воды, оказывается недоступен: пол под ним отсутствует, подъёмник поставить некуда, а слив и повторное наполнение чаши — это простой объекта и заметные расходы на воду и подогрев.

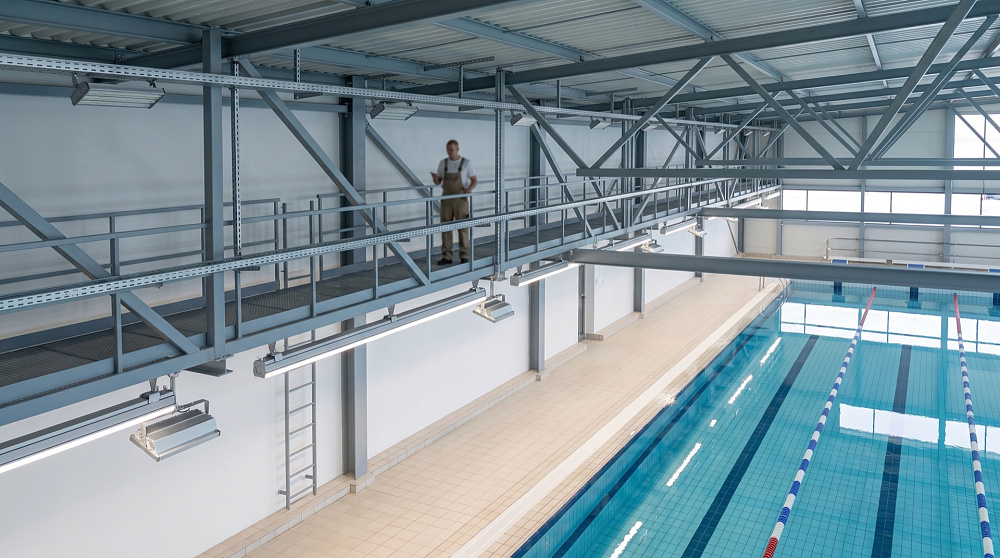

Способы решения выбираются на стадии проекта: вынос приборов за периметр чаши, установка на боковых конструкциях и фермах с доступом с обходной дорожки, лебёдочные системы опускания, либо технологические мостики. Любой из них дешевле, чем слив бассейна ради одного отказавшего прибора.
Отсюда же требование к ресурсу и к однородности парка: чем меньше типов приборов в зале и чем выше их заявленный срок службы, тем реже возникает необходимость доступа.
Что закладываем в проект

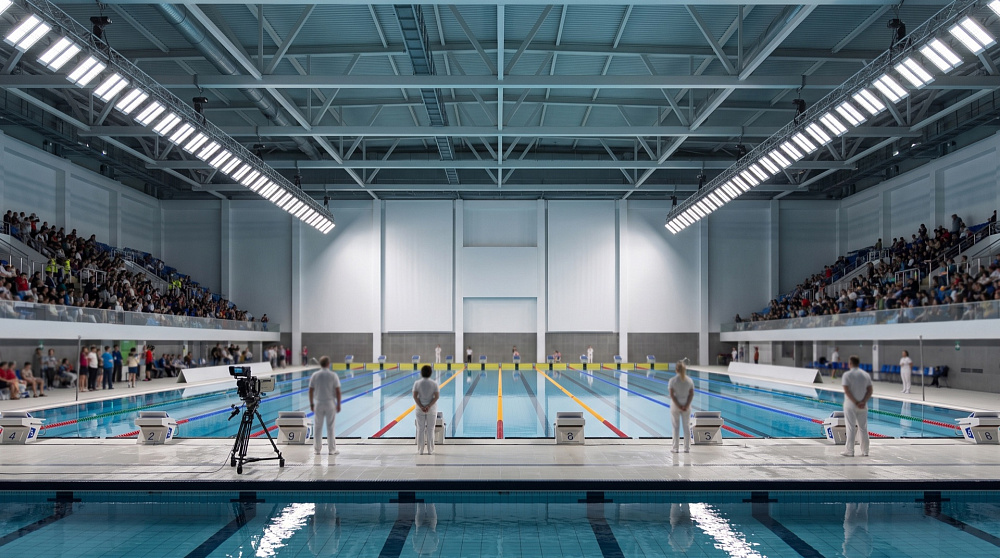

Для телетрансляции СП 440.1325800.2023 задаёт индекс цветопередачи Ra не ниже 90 и индекс красного R9 не ниже 60. Проектируется вертикальная освещённость в направлениях камер, а прожекторы расставляются так, чтобы не попадать в кадр и не давать бликов в объективах.
Пульсация для спортивных объектов ограничена жёстче общего требования: для светодиодных светильников без диммирования СП 440 задаёт коэффициент пульсации не выше 1%. При замедленной съёмке техническое задание вещателя может оказаться строже норматива, поэтому режим работы драйверов согласуется с телепроизводством до заказа оборудования.
Если объект принимает соревнования разного уровня, схема проектируется под наибольшее требование с возможностью работы в пониженном режиме для тренировок и свободного плавания.
Что учитываем

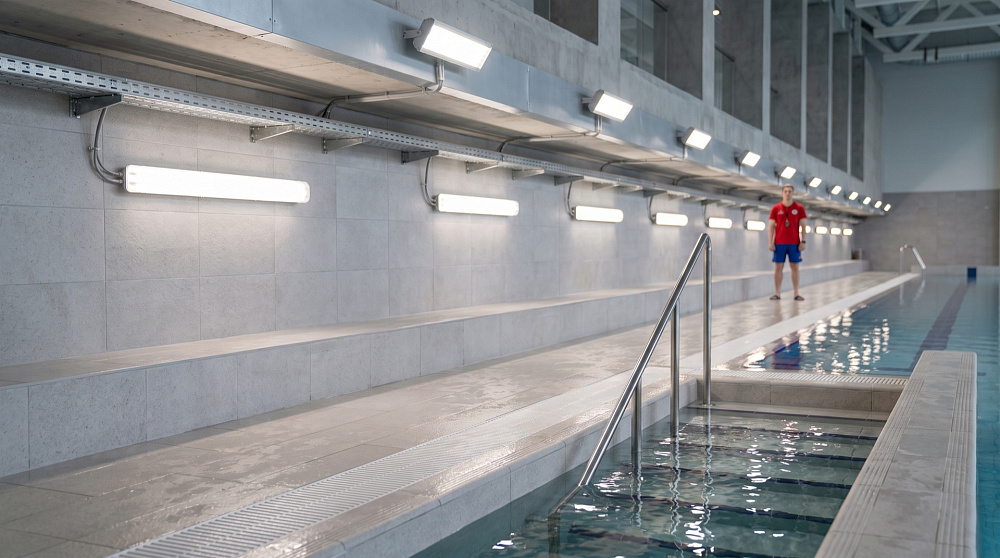

На обходной дорожке важна не столько величина освещённости, сколько отсутствие бликов на мокрой плитке и различимость кромки чаши. Зеркальная поверхность мокрого пола отражает приборы так же, как вода, и яркое пятно под ногами мешает оценить границу.

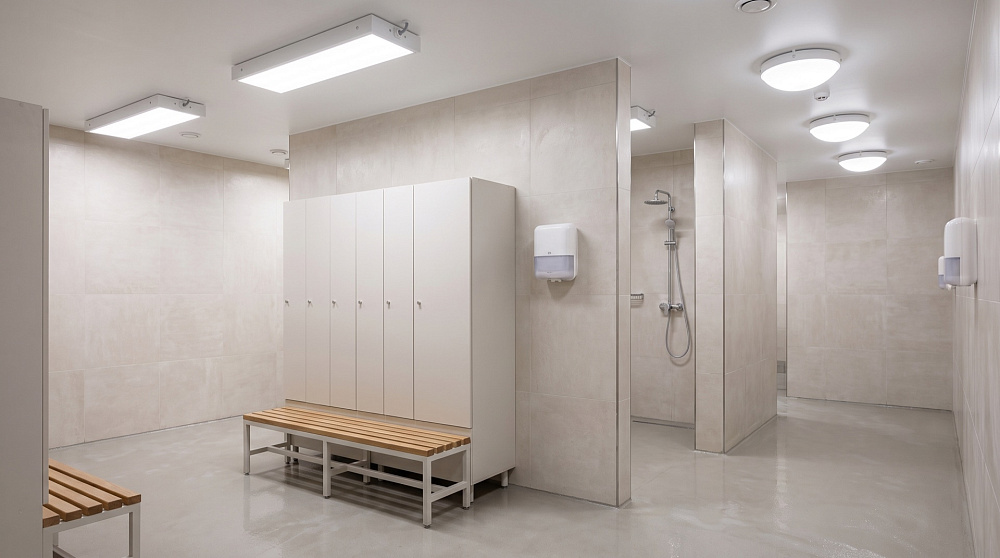

В раздевалках и душевых добавляется влага и режим уборки: исполнение подбирается по степени защиты и стойкости к моющим средствам. Перепад между ярким залом и тёмным коридором заставляет зрение перестраиваться — это тот же принцип, что и на входе в любое общественное здание, но здесь человек идёт по мокрому полу.
Отдельно проверяются помещения водоподготовки и технические зоны: там среда агрессивнее, чем в самом зале, а требования к освещённости определяются характером обслуживания оборудования.
Что учитываем

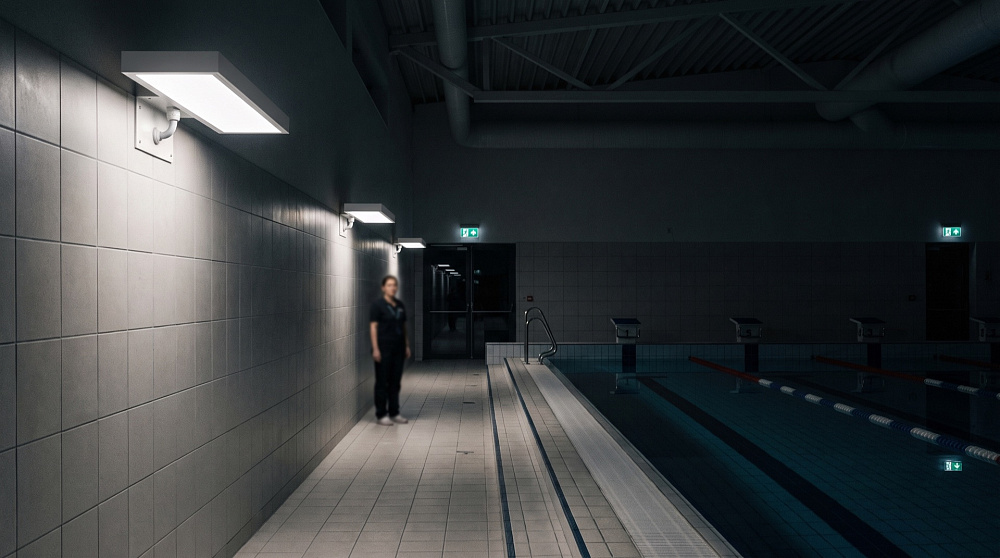

Эвакуационное освещение путей, освещение зон повышенной опасности и резервное освещение — три разные задачи, которые проектируются раздельно. Для бассейна зона повышенной опасности — сама чаша: при внезапном отключении находящиеся в воде должны оставаться различимыми для персонала, а выходы из воды — видимыми для них самих.
Указатели направления расставляются с учётом того, что человек выходит из воды и движется по мокрому полу босиком, а не идёт по сухому коридору. Лестницы и спуски в чашу выделяются отдельно.
Блок аварийного питания внутри светильника закрывает часть задачи, но для приборов в зонах с повышенными требованиями по электробезопасности способ резервирования определяется проектом.
Что учитываем
Для расчёта нужны планы и разрезы зала с высотами, размеры и глубина чаши, отделка стен, потолка и дна, класс объекта по СП 440.1325800.2023 и режимы эксплуатации. Если планируются соревнования или трансляция, добавляются требования федерации и техническое задание телепроизводства.
Состав того, что передаётся по результату: расчёт с распределением освещённости на поверхности воды и на обходных зонах, спецификация с артикулами и фотометрические файлы по вошедшим позициям. Отдельно указывается, какие исполнения выбраны под среду бассейна и почему. Сроки, цены и наличие подтверждаются на дату обращения.
Что понадобится от вас
Какие нормы действуют для освещения бассейнов?
СП 440.1325800.2023 задаёт уровень не на полу обходной дорожки, а на зеркале воды: 300 лк для зала бассейна ФОК, 500 лк для плавания и водного поло класса I. Расчёт, выполненный по полу, на приёмке не подтверждается.
Что нужно для расчёта освещения бассейнов?
Порядок работы по бассейну: от класса объекта и планов до расчёта на зеркале воды, спецификации и поставки под график монтажа.
